1、友達液晶模組N104STN01.0 應用詳情
基本信息 : | 品牌 | AUO | 型號名稱 | N104STN01.0 |
屏幕類型 | a-Si TFT-LCD , 液晶模組 | |||
屏幕尺寸 | 10.4吋 | 適用于 | 工業 | |
最大額定值 : | 工作溫度 | -10 ~ 60 °C | 存儲溫度 | -20 ~ 70 °C |
抗振能力 | - | RoHS | RoHS | |
典型特征 : | 白光LED背光，6/8位灰階可選，表面霧面 | |||
2、友達液晶模組N104STN01.0 結構詳情
像素特征 : | 分辨率 | 800(RGB)×600, SVGA | 像素配置 | RGB垂直條狀 |
點間距(W×H) | 0.088×0.264 mm | 像素間距(W×H) | 0.264×0.264 mm [96PPI] | |
結構尺寸 : | 顯示尺寸 | 211.2(W)×158.4(H) mm | 外觀尺寸 | 228.4(W)×175.4(H) mm |
可視尺寸 | 213.2(W)×160.4(H) mm | 外觀厚度 | 6.2±0.3 mm | |
外觀特征 : | 物理形狀 | 平面矩形 | 風景肖像 | 風景模式 |
寬高比(W:H) | 4:3 | 外觀形狀 | - | |
安裝方式 : | Without | |||
其它詳情 : | 重量 | 400±20g | 表面處理 | 霧面，Hard coating |
3、友達液晶模組N104STN01.0 光學詳情
基本信息 : | 亮度(cd/m2) | 400 (Typ.) | 對比度 | 900 : 1 (Typ.) (透射) |
最佳角度 | 6 o'clock | 響應速度 | 30 (Typ.)(Tr+Td) (ms) | |
可視角度 | 75/75/50/60 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | |
色彩性能 : | 色度 | Wx:0.306; Wy:0.328 | 顏色數量 | 262K/16.2M (6-bit / 6-bit + FRC) |
色溫 | 6880K | 白場變動 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 50% | sRGB覆蓋率 | 70% |
Adobe RGB覆蓋率 | 53% | DCI-P3覆蓋率 | 52% | |
Rec.2020覆蓋率 | 38% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、友達液晶模組N104STN01.0 電子詳情
刷新頻率 : | 60Hz |
翻轉掃描 : | No |
功率總耗 : | 3.16W (Typ.) |
時序控制 (T-CON) : | Embedded T-CON |
5、友達液晶模組N104STN01.0 信號詳情
信號電氣 : | 輸入電流 | 9/13/0.42/0.45mA (Typ.)(IDDIO/AIDD/IGH/IGL) | 輸入電壓 | 3.3/11.5/21/-7V (Typ.)(VDDIO/AVDD/VGH/VGL) | |||||||
功耗 | 192mW (Max.) | 信號接口 | Parallel RGB (1 ch, 6/8-bit) | ||||||||
邏輯電壓 : | 0≤VIL≤0.3VDDIO; 0.7VDDIO≤VIH≤VDDIO | ||||||||||
接口特征 : | 位置 | - | 類型 | FPC | |||||||
信號接口 : | 品牌 | 型號 | 數量 | 腳間距 | 腳數 | 腳定義 | |||||
1 pcs | 0.5 mm | 60 pins | |||||||||
6、友達液晶模組N104STN01.0 發光詳情
燈管特征: | 燈管類型 | WLED | 背光可換性 | - | 位置 | 側入式光源（底部） |
數量 | 3S6P | 燈管形狀 | 陣列 | 壽命 | 10K (Min.) 小時 | |
燈管電氣： | 輸入電流 | 300mA (Typ.) | 輸入電壓 | 8.1V (Typ.) | ||
功耗 | 2.72/2.97W (Typ./Max.) | |||||
接口特征 : | 位置 | - | 類型 | 端子 | ||
接口詳情 : | 品牌 | 型號 | 數量 | 腳間距 | 腳數 | 腳定義 |
A1251-H02 | 1 pcs | 1.25 mm | 2 pins | BLE-2PINS-AC | ||
背光驅動 : | 無 | |||||
7、友達液晶模組N104STN01.0 包裝詳情
包裝類型 | 片/包裝 | 箱數 | 包裝長寬高 (mm) | 毛重 (Kgs) | 體積 (m3) |
紙箱 | 32 | 1 | 544×374×376 | 16.16 | 0.0765 |

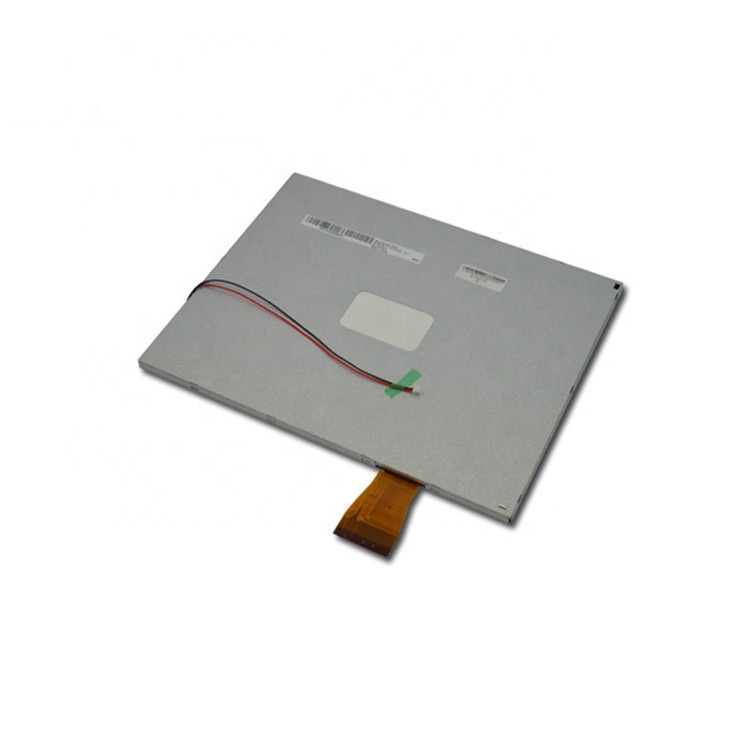

友達液晶模組N104STN01.0 概況：
N104STN01.0是友達 (AUO)推出的一款10.4吋a-Si TFT-LCD液晶模組，裝配有WLED背光，無背光驅動，
工作溫度為 -10 ~ 60°C，存儲溫度為 -20 ~ 70°C。白光LED背光，6/8位灰階可選，表面霧面。N104STN01.0
推薦應用于工業等產品。
N104STN01.0顯示分辨率為800(RGB)×600 (SVGA)，寬高比為4:3 (寬:高)，像素采用RGB垂直條狀排列。
它的顯示區域尺寸為211.2(寬)×158.4(高) mm，外觀尺寸為228.4(寬)×175.4(高)×6.5(厚) mm，可視尺寸
為213.2(寬)×160.4(高) mm，表面處理為霧面，Hard coating (3H)，產品凈重400±20g。背光方面此產品
采用了3S6P WLED發光的側入式光源(底部)，光源的使用壽命為10K小時，不含背光驅動。N104STN01.0采
用了Parallel RGB (1 ch, 6/8-bit)信號接口，總共60 pins，采用FPC連接，驅屏電壓為3.3/11.5/21/-7V (Typ.)
(VDDIO/AVDD/VGH/VGL)。它的典型垂直刷新率Fv為60Hz。
N104STN01.0于2024年Q2量產，當前生產狀態為量產中。如果開發新產品想采用N104STN01.0液晶模組，
建議多了解一下關于N104STN01.0的最新的生產狀態信息和技術信息，N104STN01.0所有參數值均以規格書
為準，N104STN01.0規格書和最新價格可以咨詢杭州旭虹科技。
