1、友達液晶模組G057QAN01.0 應用詳情
基本信息 : | 面板品牌 | 友達（AUO） | 面板型號 | G057QAN01.0 |
面板尺寸 | 5.7英寸 | 面板應用 | 工業 | |
面板類型 | a-Si TFT-LCD , 液晶模組 | |||
工作環境 : | 工作溫度 | -30 ~ 85 °C | 存儲溫度 | -30 ~ 85 °C |
RoHS狀態 | RoHS | 耐振動性 | 1.5G (14.7 m/s2) | |
典型特征 : | 寬溫，白光LED背光，壽命大于7萬小時，含LED驅動器，上/下，左/右翻轉顯示，表面霧面 | |||
2、友達液晶模組G057QAN01.0 結構詳情
像素特征 : | 像素?cái)?shù)量 | 320(RGB)×240, QVGA | 點間距 | 0.12×0.36 mm (H×V) |
像素布局 | RGB垂直條狀 | 像素間距 | 0.36×0.36 mm (H×V) [70PPI] | |
結構尺寸 : | 顯示區域 | 115.2×86.4 mm (H×V) | 可視區域 | 118.2×86.4 mm (H×V) |
外觀尺寸 | 144×104.6 mm (H×V) | 外觀厚度 | 12.8 (Max.) mm | |
外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | - |
寬高比 | 4:3 (H:V) | 外觀樣式 | - | |
安裝孔位 : | Rear mounting holes | |||
其它特征 : | 重量 | 150/165g (Typ./Max.) | 表面處理 | 霧面，Hard coating (3H) |
3、友達液晶模組G057QAN01.0 光學詳情
基本信息 : | 面板亮度 | 500 cd/m2 (Typ.) | 對比度 | 1000:1 (Typ.) (透射) |
可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 光學模式 | AHVA，常黑顯示，透射式 | |
視角方向 | 全視角 | 反應時間 | 15/10 (Typ.)(Tr/Td) ms | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 顯示顏色 | 262K (6-bit) |
色溫 | 6485K | 亮度變動 | - |
4、友達液晶模組G057QAN01.0 電子詳情
工作頻率 : | 60Hz |
翻轉掃描 : | 翻轉 (水平/垂直) |
功率消耗 : | 1.42W (Typ.) |
5、友達液晶模組G057QAN01.0 背光詳情
背光特征 : | 燈管類型 | WLED | 燈管形狀 | - | 燈管壽命 | 70K (Min.) 小時 |
是否可換 | - | 數量 | - | 位置 | 側入式光源 | |
燈管電氣 : | 電壓輸入 | 22.4/23.6/24.8V (Min./Typ./Max.) | 電流輸入 | 50mA (Typ.) | ||
接口特征 : | 類型 | 端子 | 位置 | - | ||
燈管驅動 | 含LED驅動器 | |||||
接口詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
瀚荃 | CI1106M1HR0-NH | 1.0 mm | 6pins | 1pcs | ||
驅動電氣 : | 電壓輸入 | 9.0/12.0/20.0V (Min./Typ./Max.) | 電流輸入 | 0.1/0.11A (Typ./Max.) | ||
功耗 | 1.33/1.39W (Typ./Max.) | |||||
6、友達液晶模組G057QAN01.0 信號詳情
信號系統 : | CMOS (1 ch, 6-bit) | 信號邏輯電壓 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||
信號電氣 : | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 27/30mA (Typ./Max.) | ||
功耗 | 0.09/0.10W (Typ./Max.) | |||||
接口特征 : | 類型 | 端子 | 位置 | - | ||
端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
慶良 | 089H33-000100-G2-R | 0.5 mm | 33 pins | 1 pcs | ||
7、友達液晶模組G057QAN01.0 包裝詳情
包裝類型 | 片/包裝 | 箱數 | 包裝長寬高 (mm) | 毛重 (Kgs) | 體積 (m3) |
紙箱 | 60 | 1 | 520×340×250 | 12.95 | 0.0442 |
友達液晶模組G057QAN01.0概況：

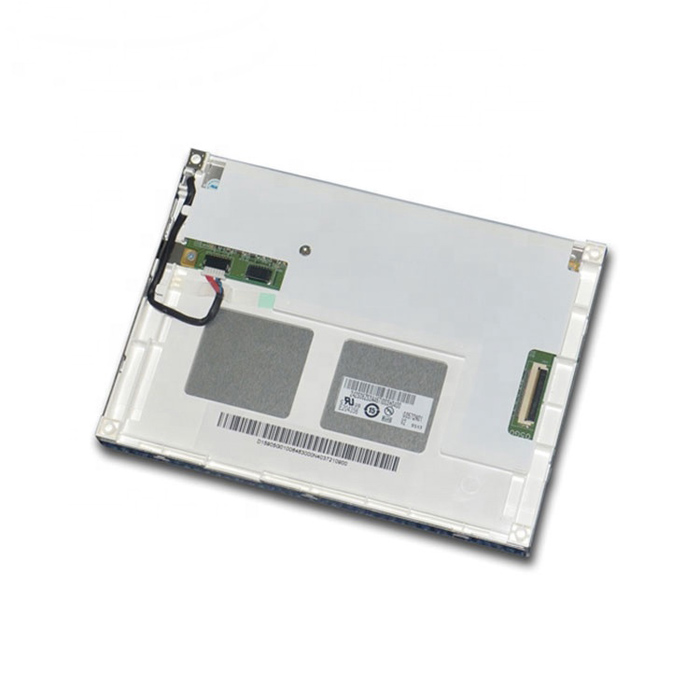

G057QAN01.0 (友達，AUO)采用a-Si TFT-LCD技術的5.7英寸液晶模組，裝配有WLED背光，含LED驅動器背光驅動。
G057QAN01.0的工作溫度為 -30 ~ 85°C，存儲溫度為 -30 ~ 85°C，耐振動性為1.5G (14.7 m/s2)?；谒鼘挏兀坠釲ED
背光，壽命大于7萬小時，含LED驅動器，上/下,左/右翻轉顯示，表面霧面等特征，G057QAN01.0推薦使用于工業。
G057QAN01.0顯示分辨率為320(RGB)×240 (QVGA)，寬高比為4:3 (寬:高)，像素采用RGB垂直條狀排列。它的顯示
區域尺寸為115.2×86.4 (寬×高) mm，可視尺寸為118.2×86.4 (寬×高) mm，外觀尺寸為144×104.6 (寬×高)×12.8(厚) mm，
表面處理為霧面，Hard coating (3H)，產品凈重150/165g (Typ./Max.)。背光方面此產品采用了WLED發光的側入式光源，
光源的使用壽命為70K小時，含LED驅動器。G057QAN01.0采用了CMOS (1 ch, 6-bit)信號接口，總共33 pins，采用端子連接，
驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
G057QAN01.0于2025年Q1量產，當前生產狀態為量產中。如果開發新產品想采用G057QAN01.0液晶模組，
建議多了解一下關于G057QAN01.0的最新的生產狀態信息和技術信息。G057QAN01.0所有參數均以規格書為準，
G057QAN01.0規格書和最新價格可以咨詢杭州旭虹科技。
