1、我公司G050VTN01.1為友達光電原廠原裝全新液晶屏A規液晶屏；質量符合原廠的質量協議及技術協議標準(簡稱IIS準）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友達5寸工業液晶模組G050VTN01.1主要參數
品牌： | 友達 (AUO) | 型號名稱：： | G050VTN01.1 |
屏幕尺寸： | 5.0英寸 | 屏幕類型： | a-Si TFT-LCD, 液晶模組 |
分辨率： | 800(RGB)×480 , WVGA | 像素配置： | RGB垂直條狀 |
顯示尺寸： | 108(橫)×64.8(豎) mm | 外觀尺寸： | 119.33(橫)×79.18(豎) ×8(厚) mm |
可視尺寸： | 111.25(橫)×68.7(豎) mm | 表面處理： | 霧面，Hard coating (3H) |
亮度： | 1000 cd/m2 (Typ.) | 對 比 度： | 600:1 (Typ.) (TM) |
最佳角度： | 12 o'clock | 光學模式： | TN，常白顯示，透射式 |
可視角度： | 75/75/65/75 (Typ.)(CR≥10) | 響應速度： | 20 (Typ.)(Tr+Td) ms |
顏色數量： | 16.7M , 50% (CIE1931) | 背光類型： | WLED [7S2P] , 40K小時 , 無驅動 |
屏幕重量： | 79.0±5.0g | 適用于： | 工業，戶外高亮 |
刷新頻率： | 60Hz | 觸摸功能： | 無觸摸 |
信號系統： | 40 pins TTL (1 ch, 8-bit) , FPC | 功耗： | |
供應電壓： | 3.3V (Typ.) | 工作溫度： | -20 ~ 70 °C |
存儲溫度： | -30 ~ 80 °C | 耐振動性： | 2.0G (19.6 m/s2) |
二、友達5寸工業液晶模組G050VTN01.1信號詳情
接口類型： | TTL (1 ch, 8-bit) | 信號邏輯電壓： | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
信號電氣： | 電壓輸入 | 3.3V (Typ.) | 電流輸入： | 75/90mA (Typ./Max.) |
FPC詳情 : | 腳間距 | 0.5 mm | 數量： | 1 pcs |
腳數 | 40 pins | 信號電氣功耗 ： | 0.25/0.3W (Typ./Max.) | |
三、友達5寸工業液晶模組G050VTN01.1信號詳情
背光類型： | WLED | 是否可換： | |
背光數量： | 7S2P | 燈管形狀： | 陣列 |
背光壽命： | 40K(Typ.) (Hours) | 位置： | 側入式光源 |
電壓輸入： | 22.4±2.8V | 電流輸入： | 108mA (Typ.) |
背光功耗： | 2.42±0.3W | 類型： | 包含在屏信號接口中 |
接口位置： | 背光驅動： | 無 |
四、友達5寸工業液晶模組G050VTN01.1包裝詳情
包裝箱： | 數量 | 重量 | 尺寸 (L×W×H) |
90 pcs / 箱 | 11.0Kgs | 520×340×250 mm |
提示：以上所有參數值均依據規格書手動錄入，已盡力減少錯誤，但不能保證的完全正確。開發使用請以液晶屏規格書為準！

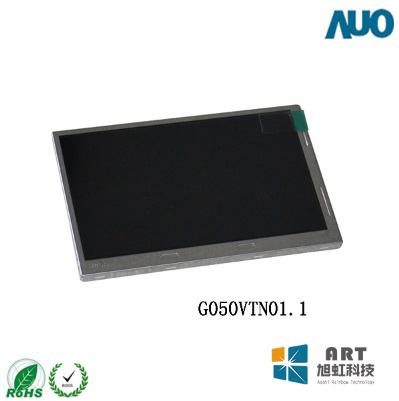

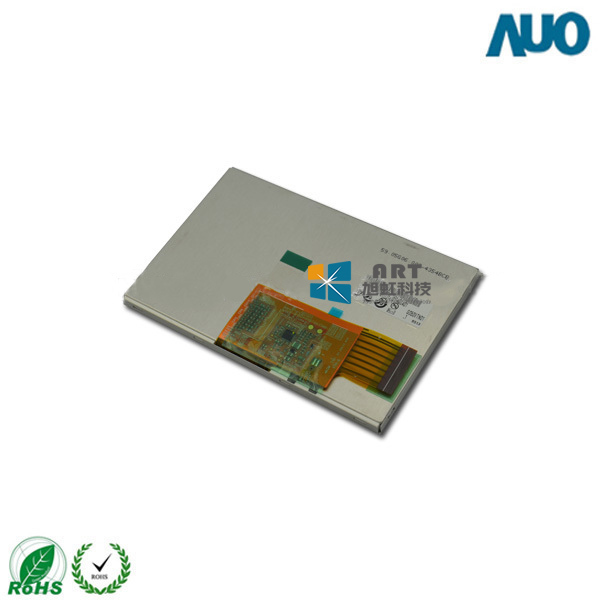

友達5寸工業液晶模組G050VTN01.1概況：
G050VTN01.1是友達 (AUO)推出的一款5.0英寸a-Si TFT-LCD液晶模組產品，它裝配有WLED背光，無背光驅動，無觸摸。此產品工作溫度為 -20 ~ 70°C，存儲溫度為 -30 ~ 80°C，耐振動性為2.0G (19.6 m/s2)。G050VTN01.1典型特征為: 表面霧面，風景模式，超高亮度，白光LED背光，寬屏?；趨?shù)特征推薦G050VTN01.1應用于工業，戶外高亮。
G050VTN01.1于2014年Q4量產，當前生產狀態為量產中。G050VTN01.1作為一款TN，常白顯示，透射式液晶模組產品，G050VTN01.1可以提供1000 cd/m2的顯示亮度 ，600:1的透射對比度，以及75/75/65/75 (Typ.)(CR≥10)（左/右/上/下）的可視角度，最佳觀看角度為12 o'clock，它的響應時間為20 (Typ.)(Tr+Td) ms。由于每個像素點采用了6-bit + FRC灰階信號，G050VTN01.1可以顯示16.2M顏色，其顯示的色彩飽和度也達到了50% (CIE1931)。
背光方面G050VTN01.1采用了7S2P WLED發光的側入式光源，光源的使用壽命為40K小時，不含背光驅動。G050VTN01.1采用了TTL (1 ch, 8-bit)信號接口，總共40 pins，采用FPC連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。如果開發新產品想采用G050VTN01.1液晶模組，請以規格書為準！關于G050VTN01.1的最新的生產狀態信息和技術信息，建議咨詢杭州旭虹客服和技術。
