1、我公司G070VW01 V002為友達光電原廠原裝全新液晶屏A規液晶屏；質量符合原廠的質量協議及技術協議標準(簡稱IIS準）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友達7寸模組G070VW01 V002 應用特征
基本信息： | 面板品牌 | 面板型號 | 面板類型 | 別名 |
AUO | G070VW01 V002 | a-Si TFT-LCD, 液晶模組 | G070VW01.002 | |
工作環境： | RoHS狀態 | 工作溫度 | 存儲溫度 | 耐振動性 |
RoHS | -30 ~ 85 °C | -30 ~ 85 °C | - | |
面板應用 | 工業 | |||
典型特征： | 表面霧面，6/8位灰階可選，廣視角，風景模式，寬溫，背光易換，白光LED背光，背光壽命大于5萬小時，寬屏，上/下/左/右翻轉顯示 | |||
備注信息 : | low power consumption version | |||
二、友達7寸模組G070VW01 V002光學特征
基本信息： | 面板亮度 | 可視角度 (L/R/U/D) | 反應時間 (ms) |
400 cd/m2 (Typ.) | 80/80/80/80 (Typ.)(CR≥10) | 20/10 (Typ.)(Tr/Td) | |
最佳視角 | 工作模式 | 對比度 | |
- | TN，常白顯示，透射式 | 750 : 1 (Typ.) (透射) | |
顯示顏色： | 色域 | 顯示顏色 | 白色色度 |
60% NTSC (CIE1931) | 262K/16.2M (6-bit / 6-bit + FRC) | X:0.310; Y:0.330 | |
白場變動： | 1.30 (Max.)(5 points) | ||
三、友達7寸液晶模組G070VW01 V002 結構特征
面板尺寸 : | 7.0英寸 | |||
像素特征 : | 像素數量 | 像素布局 | 像素間距 (mm) | 點間距 (mm) |
800(RGB)×480 , WVGA | RGB垂直條狀 | 0.1905×0.1905 | 0.0635×0.1905 | |
結構尺寸 : | 顯示區域 (mm) | 可視區域 (mm) | 外觀尺寸 (mm) | 外觀厚度 (mm) |
152.4(H) × 91.44(V) | 155.2(H) × 94.24(V) | 170(H) × 111(V) | 7.5±0.5 mm | |
外觀特征： | 物理形狀 | 風景肖像 | 寬高比 | Shape Style |
平面矩形 | 風景模式 | 15:9 (H:V) | - | |
安裝方式： | Without | |||
其它詳情： | 重量 | 表面防護 | 表面處理 | |
165±10g | - | 霧面，Hard coating (3H) | ||
四、友達7寸液晶模組G070VW01 V002 電子特征
翻轉掃描 : | 翻轉 (水平/垂直) |
工作頻率 : | 60Hz |
功率消耗 : | 2.52W (Typ.) |
五、友達7寸液晶模組G070VW01 V002 背光特征
燈管特征 : | 類型 | 位置 | 數量 | 形狀 | 壽命（小時） | 背光可換性 |
WLED | 側入式光源 | - | 1串 | 50K(Min.) | Replaceable | |
WLED電氣 : | 電壓供應 | 電流供應 | 功率消耗 | |||
30.5/39.05V (Typ./Max.) | 50mA (Typ.) | 1.525W (Typ.) | ||||
接口特征 : | 位置 | 背光驅動 | 類型 | |||
- | 含LED驅動器 | 端子 | ||||
接口詳情： | 品牌 | 型號 | 腳間距 | Pin 數量 | 數量 | 腳定義 |
恩得利 | 3808K-F04N-02R | 1.25 mm | 4 pins | 1 pcs | ||
驅動電氣 : | 電壓供應 | 電流供應 | 功率消耗 | |||
10.8/12.0/12.6V (Min./Typ./Max.) | 143mA (Typ.) | 1.72/2.15W (Typ/Max.) | ||||
六、友達7寸液晶模組G070VW01 V002 信號特征
驅動電氣： | 電壓供應 | 電流供應 | 功率消耗 | |||
3.3V (Typ.) | 0.24/0.26A (Typ./Max.) | 0.8/0.96W (Typ./Max.) | ||||
接口特征： | 位置 | 信號系統 | 類型 | |||
- | LVDS (1 ch, 6/8-bit) | 端子 | ||||
端子詳情： | 品牌 | 型號 | 腳間距 | Pin 數量 | 數量 | 腳定義 |
廣瀨電機 | DF19LA-20P-1H | 1.0 mm | 20 pins | 1 pcs | LVDS-20P1C8B-140A | |
七、友達7寸液晶模組G070VW01 V002 包裝特征
包裝箱 : | 數量 | 重量 | 包裝箱尺寸 |
60 pcs / 箱 | 14.4 Kgs | 434×377×264 mm (L×W×H) |
友達7寸液晶模組G070VW01 V002 概況：

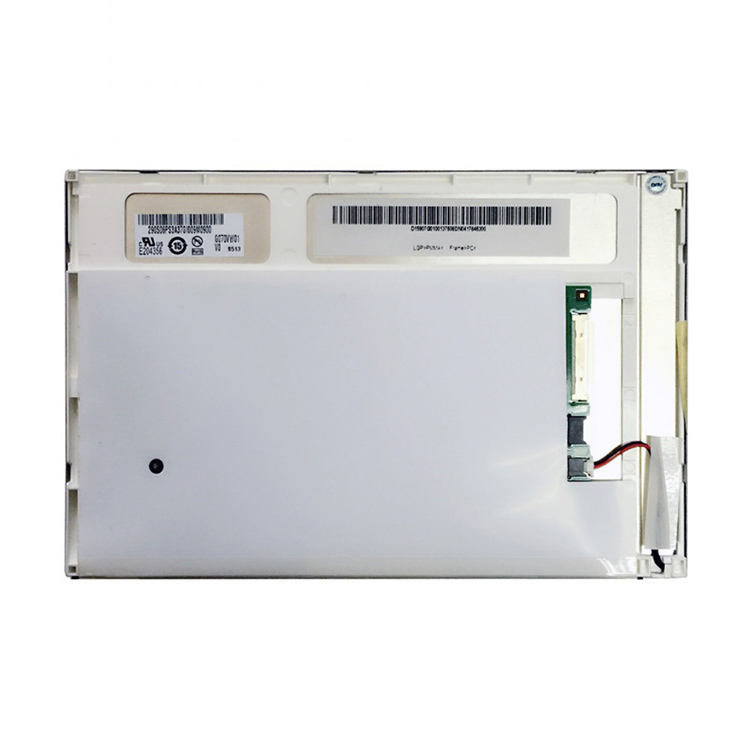

友達 (AUO) 推出的G070VW01 V002是一款采用a-Si TFT-LCD技術的7.0英寸液晶模組產品，它裝配有WLED背光，含LED驅動器背光驅動，無觸摸。表面霧面，6/8位灰階可選，廣視角，風景模式，寬溫，背光易換，白光LED背光，背光壽命大于5萬小時，寬屏，上/下,左/右翻轉顯示，工作溫度為 -30 ~ 85°C，存儲溫度為 -30 ~ 85°C，耐振動性為1.5G (14.7 m/s2)。此型號推薦使用于工業。
G070VW01 V002作為一款TN，常白顯示，透射式液晶模組產品，G070VW01 V002可以提供400 cd/m2的顯示亮度 750:1的透射對比度，以及80/80/80/80 (Typ.)(CR≥10)(L/R/U/D)的可視角度，它的響應時間為20/10 (Typ.)(Tr/Td) ms。由于每個像素點采用了6-bit / 6-bit + FRC灰階信號，此產品可以顯示262K/16.2M顏色，其顯示的色彩飽和度也達到了60% (CIE1931)。背光方面此產品采用了WLED發光的側入式光源，光源的使用壽命為50K小時，含LED驅動器。G070VW01 V002采用了LVDS (1 ch, 6/8-bit)信號接口，總共20 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
G070VW01 V002于2016年Q4量產，如果開發新產品想采用G070VW01 V002液晶模組，建議多了解一下關于G070VW01 V002的最新的生產狀態信息和技術信息。G070VW01 V002所有參數值均以規格書為準，G070VW01 V002規格書和最新價格可以咨詢杭州旭虹。
