考勤機上5-7寸的RGB轉lvds接口液晶屏的方案

發布時間：2020-05-15

　　我們都知道工業液晶屏最小尺寸的lvds接口的液晶屏都要6.5寸的，故5寸液晶屏沒有l(wèi)vds接口的，其具體型號是G065VN01 V2， G065VN01 V2標準6.5寸工業級液晶屏，閘機、儀表、醫療等行業應用的選擇比較多。價格比較貴，7寸lvds接口的液晶屏，也只有友達光電有幾款和群創的1款，其型號G070VTN01.0、G070VW01 V0、G070VW01 V002、G070VAN01.0，NJ070NA-23A比如友達7寸G070VTN02.0、G070VVN01.2、G070VTT01.0，還有群創7寸AT070TN84 V.1、AT070TN92、AT070TN83 V.1、AT070TN94。

　　很對客戶液晶屏選型的時候希望參數要好點，比如寬溫，顯示亮度好，能應用工業車載環境下，并且對成本有要求的話，就不能直接選用友達和群創的LVDS接口的工業液晶屏。

　　下面我們就來分享一個我們用在考勤機上的LVDS接口液晶屏的選型方案

　　應用產品：考勤機

　　客戶液晶屏選型要求：5-7寸工業液晶屏，工作溫度寬， LVDS接口，質量穩定，價格實惠

　　我們推薦方案：群創7寸AT070TN94+RGB-LVDS 轉接板

　　推薦理由：客戶選型5寸LVDS接口工業屏，5寸液晶屏LVDS接口目前沒有，看了客戶主板接口是插針式LVDS接口，友達7寸上面介紹的幾個LVDS接口液晶屏均可以滿足，但是成本高，故我們推薦群創的AT070TN94液晶屏+一個RGB-LVDS轉接板，質量穩定，價格低。

　　AT070TN94分辨率是800(RGB)×480 (WVGA)，亮度是400 cd/m2 (Typ.)，對比度500 : 1 (Typ.) (透射)，可視角度70/70/50/70 (Typ.)(CR≥10)，工作溫度: -30 ~ 85 °C，存儲溫度: -30 ~ 85 °C，信號系統Parallel RGB (1 ch, 6/8-bit) , FPC , 50 pins背光類型3S9P WLED , 20K hours , 不含驅動響應速度25 (Typ.)(Tr+Tf) ms。

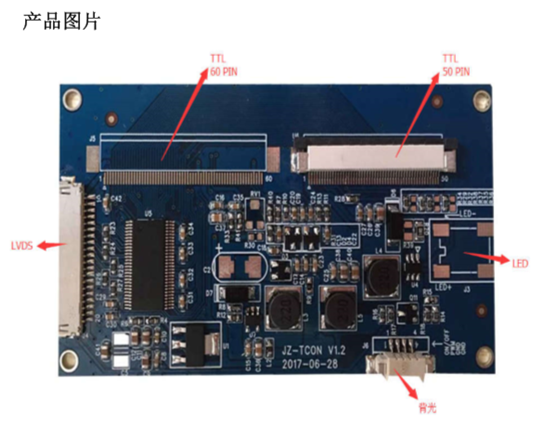

　　RGB-LVDS 的轉接板：本轉接板主要作用是把TTL 信號轉換成LVDS信號(包含 TCON 需要的控制電壓)，用于 驅動 TTL液晶屏。工作溫度范圍 -40 到 70℃。其中RGB-LVDS 的轉接板實物圖：

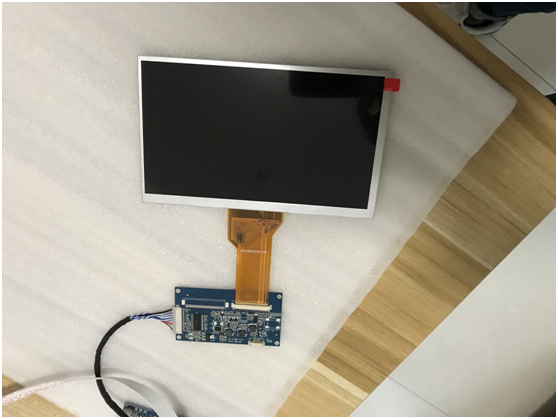

　　下面AT070TN94+轉接板方案實物搭配圖:

　　AT070TN94群創光電原廠原包7寸液晶屏，工作/存儲溫度寬，穩定性好，上圖我們配好的點亮方案，生產狀況2009,Q4開始量產，群創光電已經穩定供貨11年，市場用量非常大，價格比較實惠，平時都有現貨，所有出貨都享受群創原廠一年質保。

更多7寸液晶屏選型方案，可以咨詢杭州旭虹。給你推薦性價比最合適的液晶屏方案。
