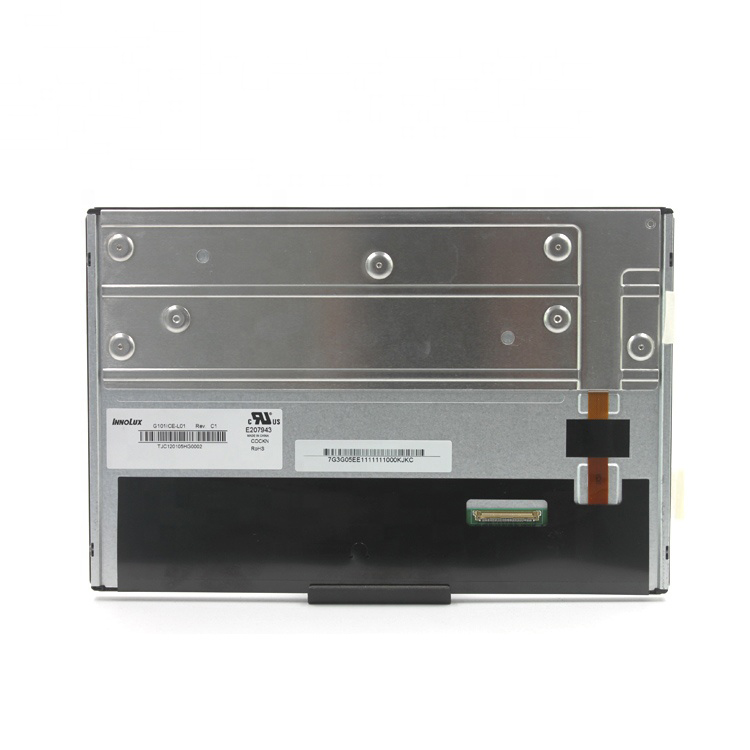

一、群創液晶模組G101ICE-LM1 應用詳情
基本信息 : | 面板品牌 | 群創（INNOLUX） | 面板型號 | G101ICE-LM1 |
面板尺寸 | 10.1英寸 | 面板應用 | 工業 | |
面板類型 | a-Si TFT-LCD , 液晶模組 | |||
工作環境 : | 工作溫度 | -10 ~ 60 °C | 存儲溫度 | -20 ~ 70 °C |
RoHS狀態 | RoHS | 耐振動性 | 1.5G (14.7 m/s2) | |
典型特征 : | 白光LED背光，壽命大于5萬小時，含LED驅動器，180度翻轉顯示，6/8位灰階可選，表面霧面 | |||
二、群創液晶模組G101ICE-LM1 結構詳情
像素特征 : | 像素?cái)?shù)量 | 1280(RGB)×800, WXGA | 點間距 | 0.0565×0.1695 mm (H×V) |
像素布局 | RGB垂直條狀 | 像素間距 | 0.1695×0.1695 mm(H×V) [149PPI] | |
結構尺寸 : | 顯示區域 | 216.96×135.6 mm (H×V) | 可視區域 | - |
外觀尺寸 | 227.42×147.69 mm (H×V) | 外觀厚度 | 2.55/2.8 (Typ./Max.) mm | |
外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
寬高比 | 16:10 (H:V) | 外觀樣式 | - | |
安裝孔位 : | Without | |||
其它特征 : | 重量 | 183/190g (Typ./Max.) | 表面處理 | 霧面，Hard coating (3H) |
三、群創液晶模組G101ICE-LM1 光學詳情
基本信息 : | 面板亮度 | 350 cd/m2 (Typ.) | 對比度 | 800:1 (Typ.) (透射) |
可視角度 | 88/88/88/88 (Typ.)(CR≥10) | 光學模式 | AAS，常黑顯示，透射式 | |
最佳視角 | 全視角 | 反應時間 | 13/12 (Typ.)(Tr/Td) ms | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 顯示顏色 | 262K/16.7M (6-bit / 8-bit) |
色溫 | 6485K | 亮度變動 | 1.25 (Max.)(5 points) | |
1931色域 : | NTSC比值 | 66% | sRGB覆蓋率 | 91% |
Adobe RGB覆蓋率 | 69% | DCI-P3覆蓋率 | 69% | |
Rec.2020覆蓋率 | 50% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、群創液晶模組G101ICE-LM1 電子詳情
工作頻率 : | 60Hz |
翻轉掃描 : | 翻轉 (180°) |
功率消耗 : | 3.0W (Typ.) |
五、群創液晶模組G101ICE-LM1 背光詳情
背光特征 : | 燈管類型 | WLED | 數量 | - | 燈管壽命 | 50K (Min.) 小時 |
是否可換 | - | 燈管形狀 | - | 位置 | 側入式光源 | |
接口特征 : | 類型 | 包含在屏信號接口中 | 位置 | - | ||
燈管驅動 | 含LED驅動器 | |||||
驅動電氣 : | 電壓輸入 | 12.0V (Typ.) | 電流輸入 | 0.17/0.2A (Typ./Max.) | ||
功耗 | 2.0/2.4W (Typ./Max.) | |||||
六、群創液晶模組G101ICE-LM1 信號詳情
信號系統 : | LVDS (1 ch, 6/8-bit) | 信號邏輯電壓 | - | |||
信號電氣 : | 電壓輸入 | 5.0V (Typ.) | 電流輸入 | 150/200mA (Typ./Max.) | ||
接口特征 : | 類型 | 端子 | 位置 | - | ||
端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
I-PEX | 20455-030E-76 | 0.5 mm | 30 pins | 1 pcs | ||
七、群創液晶模組G101ICE-LM1 包裝詳情
包裝箱 : | 數量 | 重量 | 尺寸 (L×W×H) |
28 pcs / 箱 | 12.0 Kgs | 435×350×275 mm |
群創液晶模組G101ICE-LM1 概況：
G101ICE-LM1是群創 (Innolux)推出的一款10.1吋a-Si TFT-LCD液晶模組，裝配有WLED背光，含LED驅動器背光驅動，工作溫度為 -10 ~ 60°C，存儲溫度為 -20 ~ 70°C，耐振動性為1.5G (14.7 m/s2)。白光LED背光，壽命大于5萬小時，含LED驅動器，180度翻轉顯示，6/8位灰階可選，表面霧面。G101ICE-LM1推薦應用于工業等產品。
G101ICE-LM1顯示分辨率為1280(RGB)×800 (WXGA)，寬高比為16:10 (寬:高)，像素采用RGB垂直條狀排列。它的顯示區域尺寸為216.96(寬)×135.6(高) mm，外觀尺寸為227.42(寬)×147.69(高)×2.8(厚) mm，表面處理為霧面，Hard coating (3H)，產品凈重183/190g (Typ./Max.)。背光方面此產品采用了WLED發光的側入式光源，光源的使用壽命為50K小時，含LED驅動器。G101ICE-LM1采用了LVDS (1 ch, 6/8-bit)信號接口，總共30 pins，采用端子連接，驅屏電壓為5.0V (Typ.)。它的典型垂直刷新率Fv為60Hz。
G101ICE-LM1于2022年Q3量產，當前生產狀態為量產中。如果開發新產品想采用G101ICE-LM1液晶模組，建議多了解一下關于G101ICE-LM1的最新的生產狀態信息和技術信息，G101ICE-LM1所有參數值均以規格書為準，G101ICE-LM1規格書和最新價格可以咨詢杭州旭虹。
