1、我公司EJ050NA-01G為群創光電原廠原裝全新液晶屏A規液晶屏；質量符合群創光電原廠的質量協議及技術協議標準(簡稱IIS準）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、群創5.0寸液晶模組EJ050NA-01G應用特征
基本信息 : | 制造商 | 群創 | 面板型號 | EJ050NA-01G |
面板尺寸 | 5.0" | 面板應用 | 便攜導航儀，車載顯示，便攜式DVD,MP4 MPM,數碼相框，網絡電話，掌上電視 | |
面板類型 | a-Si TFT-LCD , 液晶模組 | |||
工作環境 : | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
RoHS狀態 | RoHS | 耐振動性 | - | |
典型特征 : | 風景模式，白光LED背光，寬屏，上/下/左/右翻轉顯示 | |||
生產情況 : | 量產中 | |||
二、群創5.0寸液晶模組EJ050NA-01G結構詳情
像素特征 : | 像素數量 | 800(RGB)×480 , WVGA | 點間距 | 0.045×0.135 (W×H)mm |
像素布局 | RGB垂直條狀 | 像素間距 | 0.135×0.135 (W×H)mm | |
結構尺寸 : | 顯示區域 | 108(W)×64.8(H) mm | 可視區域 | 110.6(W)×67.6(H) mm |
外觀尺寸 | 120.7(W)×76.3(H) mm | 外觀厚度 | 3.10±0.2 mm | |
外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
寬高比 | 15:9 (H:V) | 外觀形狀 | - | |
其它特征 : | 重量 | 58.5g (Typ.) | 表面處理 | Clear |
三、群創5.0寸液晶模組EJ050NA-01G光學詳情
基本信息 : | 面板亮度 | 350 cd/m2 (Typ.) | 對比度 | 500:1 (Typ.) (透射) |
可視角度 | 70/70/50/70 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | |
最佳視角 | 6 o'clock | 反應時間 | 10/15 (Typ.)(Tr/Td) | |
色彩性能 : | 白色色度 | Wx:0.310; Wy:0.330 | 顯示顏色 | 16.7M (8-bit) |
色域 | 50% NTSC (CIE1931) | 亮度均勻性 | 1.33/1.43 (Typ./Max.)(9 points) |
四、群創5.0寸液晶模組EJ050NA-01G電子詳情
刷新頻率 : | 60Hz |
翻轉掃描 : | 翻轉 (水平/垂直) |
功率總耗 : | 1.504W (Typ.) |
時序控制 (T-CON) : | Embedded T-CON |
五、群創5.0寸液晶模組EJ050NA-01G背光詳情
| 背光特征 : | 燈管類型 | WLED | 是否可換 | - | 燈管壽命 | 15K(Typ.) (Hours) |
| 數量 | 7S2P | 燈管形狀 | 陣列 | 位置 | 側入式光源 | |
| WLED驅動電氣 : | 電壓輸入 | 21.7±2.1V | 電流輸入 | 40±4mA | ||
| 功率消耗 | 868mW (Typ.) | |||||
| 接口特征 : | 類型 | 包含在屏信號接口中 | 燈管驅動 | 無 |
六、群創5.0寸液晶模組EJ050NA-01G信號詳情
信號系統 : | Parallel RGB (1 ch, 8-bit) | |||||
信號電氣： | 電壓輸入 | 3.3/10.4/16.0/-6.0V (Typ.)(DVDD/AVDD/VGH/VGL) | 電流輸入 | 10.0/50.0/1.0/1.0mA (Typ.)(DIDD/AIDD/IGH/IGL) | ||
功率消耗 | 0.223W | |||||
邏輯電壓 : | 0≤VIL≤0.3DVDD; 0.7VDD≤VIH≤DVDD | |||||
接口特征 : | 類型 | FPC | ||||
端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
- | - | 0.5 mm | 50pins | 1 pcs | DRGB-50P1C8B-115A | |
七、群創5.0寸液晶模組EJ050NA-01G包裝詳情
包裝箱： | 數量 | 重量 | 尺寸 (L×W×H) |
100 pcs / 箱 | 7.67±0.38 Kgs | 530×355×255 mm |
群創5.0寸液晶模組EJ050NA-01G概況：

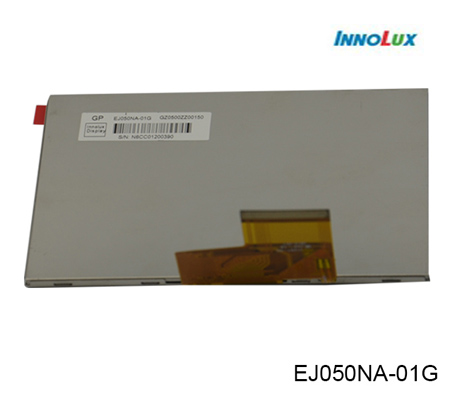

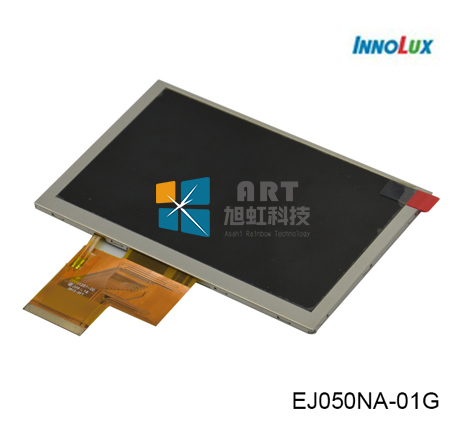

EJ050NA-01G是奇美 (Chimei Innolux)推出的一款5.0英寸a-Si TFT-LCD液晶模組產品，它裝配有WLED背光，無背光驅動，無觸摸。EJ050NA-01G工作溫度為 -20 ~ 70°C，存儲溫度為 -30 ~ 80°C。EJ050NA-01G特征為: 風景模式，白光LED背光，寬屏，上/下,左/右翻轉顯示。EJ050NA-01G推薦應用于便攜導航儀，便攜式DVD，車載顯示，MP4 PMP，數碼相框，網絡電話，掌上電視。
EJ050NA-01G作為一款TN，常白顯示，透射式液晶模組產品，EJ050NA-01G可以提供350 cd/m2的顯示亮度 500:1的透射對比度，以及70/70/50/70 (Typ.)(CR≥10)（左/右/上/下）的可視角度，最佳觀看角度為6 o'clock，它的響應時間為10/15 (Typ.)(Tr/Td) ms。由于每個像素點采用了8-bit灰階信號，EJ050NA-01G可以顯示16.7M顏色，其顯示的色彩飽和度也達到了50% (CIE1931)。EJ050NA-01G背光采用了7S2P WLED發光的側入式光源，光源的使用壽命為15K小時，不含背光驅動。EJ050NA-01G采用了Parallel RGB (1 ch, 8-bit)信號接口，總共50 pins，采用FPC連接，驅屏電壓為3.3/10.4/16.0/-6.0V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv為60Hz。
EJ050NA-01G于2012年Q2量產，當前生產狀態為量產中。如果開發新產品想采用EJ050NA-01G液晶模組，建議多了解一下關于EJ050NA-01G的最新的生產狀態信息和技術信息，EJ050NA-01G所有參數值均以規格書為準，EJ050NA-01G規格書和最新價格可以咨詢杭州旭虹。
