一、三菱8.4寸廣視角寬溫液晶模組AA084XB01應用特征
基本信息: | 制造商 | MITSUBISHI | 面板型號 | AA084XB01 |
面板尺寸 | 8.4英寸 | 面板應用 | 工業 | |
面板類型 | a-Si TFT-LCD , 液晶模組 | |||
工作環境: | 工作溫度 | -30 ~ 80 °C | 存儲溫度 | -30 ~ 80 °C |
RoHS狀態 | RoHS | 耐振動性 | -- | |
典型特征: | 寬溫，背光易換，白光LED背光，背光壽命大于5萬小時，180度翻轉顯示，6/8位灰階可選，表面霧面 | |||
二、三菱8.4寸廣視角寬溫液晶模組AA084XB01 結構詳情
像素特征 : | 像素?cái)?shù)量 | 1024(RGB)×768 , XGA | 點間距 | 0.0555×0.1665 (H×V) |
像素布局 | RGB垂直條狀 | 像素間距 | 0.1665×0.1665 (H×V) | |
結構尺寸 : | 顯示區域 | 170.496(H) × 127.872(V) | 可視區域 | 174.9×132.2 mm (H×V) |
外觀尺寸 | 199.5×149 mm (H×V) | 外觀厚度 | 11.5 (Typ.) mm | |
外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
寬高比 | 4:3 (H:V) | 外觀形狀 | -- | |
安裝孔位 : | Face mounting holes (4-Φ3.4); Side mounting holes (4-M2) | |||
其它特征 : | 重量 | 370g (Typ.) | 表面處理 | 霧面，Hard coating (3H) |
三、三菱8.4寸廣視角寬溫液晶模組AA084XB01光學詳情
基礎信息 : | 面板亮度 | 500 cd/m2 (Typ.) | 對比度 | 600:1 (Typ.) (透射) |
可視角度 | 80/80/80/60 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | |
最佳視角 | 6 o'clock | 反應時間 | 4/12 (Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | X:0.313; Y:0.329 | 顯示顏色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色溫 | 6485K | NTSC比值 | 40% | |
sRGB覆蓋率 | 56% | Adobe RGB覆蓋率 | 42% | |
DCI-P3覆蓋率 | 42% | Rec.2020覆蓋率 | 30% | |
色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |||
白場變動 : | 1.30 (Max.)(5 points) | |||
四、三菱8.4寸廣視角寬溫液晶模組AA080XB01電子詳情
工作頻率 : | 60Hz |
翻轉掃描 : | 翻轉 (180°) |
功率消耗 : | 4.9W (Typ.) |
五、三菱8.4寸廣視角寬溫液晶模組AA084XB01背光詳情
背光特征 : | 燈管類型 | WLED | 是否可換 | Replaceable | 燈管壽命 | 60K(Typ.) (Hours) |
數量 | 2 strings | 燈管形狀 | 2串 | 位置 | 側入式光源(底部) | |
燈管電氣 : | 電壓輸入 | 60/70mA (Typ./Max.) | 電流輸入 | 30/36.5V (Typ./Max.) | ||
功耗 | 3.6W (Typ.) | |||||
接口特征 : | 類型 | 端子 | 燈管驅動 | 無 | ||
接口詳情 : | 腳間距 | Pin 數量 | 數量 | 腳定義 | ||
1.0 mm | 6 pins | 1 pcs | BLE-6PINS-NNCAAC | |||
六、三菱8.4寸廣視角寬溫液晶模組AA084XB01信號詳情
信號系統 : | LVDS (1 ch, 6/8-bit) | |||
信號電氣 : | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 380/650mA (Typ./Max.) |
功耗 | 1.25W (Typ.) | |||
接口特征 : | 類型 | 端子 | ||
端子詳情 : | 腳間距 | Pin 數量 | 數量 | 腳定義 |
1.25 mm | 20 pins | 1 pcs | LVDS-20P1C8B-010H | |
三菱8.4寸廣視角寬溫液晶模組AA084XB01概況：

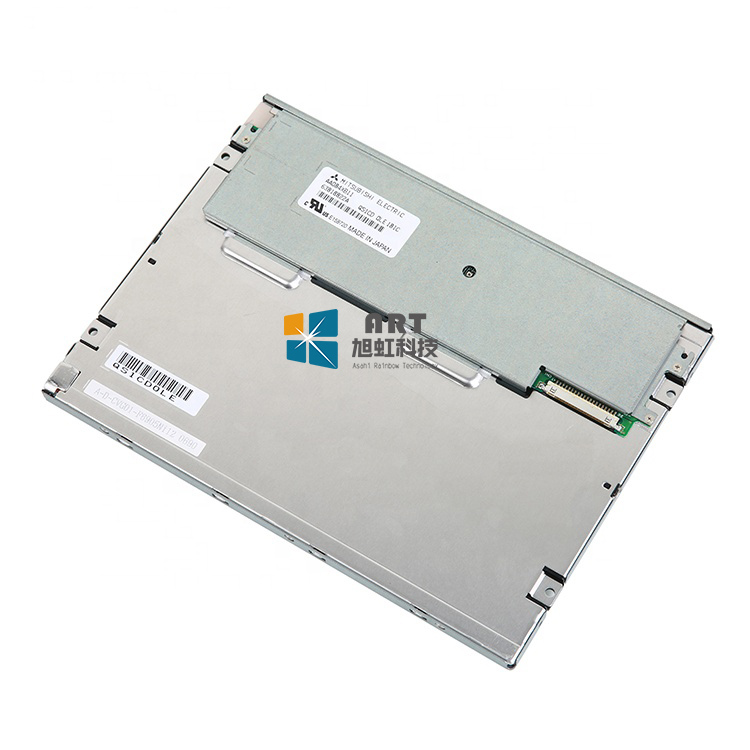

三菱 (Mitsubishi) 推出的AA084XB01是一款采用a-Si TFT-LCD技術的8.4英寸液晶模組產品，它裝配有WLED背光，無背光驅動，無觸摸。 寬溫，背光易換，白光LED背光，壽命大于5萬小時，180度翻轉顯示，6/8位灰階可選，表面霧面， NCM, Mechanically symmetric design。它的工作溫度為 -30 ~ 80°C，存儲溫度為 -30 ~ 80°C，耐振動性為1.0G (9.8 m/s2)。AA084XB01推薦應用于工業。
AA084XB01顯示分辨率為1024(RGB)×768 (XGA)，寬高比為4:3 (寬:高)，像素采用RGB垂直條狀排列。它的顯示區域尺寸為170.496×127.872 (寬×高) mm，可視尺寸為174.9×132.2 (寬×高) mm，外觀尺寸為199.5(寬)×149(高) mm，表面處理為霧面，Hard coating (3H)，產品凈重370g (Typ.)。背光方面此產品采用了2 strings WLED發光的側入式光源(底部)，光源的使用壽命為60K小時，不含背光驅動。AA084XB01采用了LVDS (1 ch, 6/8-bit)信號接口，總共20 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
AA084XB01于2009年Q3量產，當前生產狀態為量產中。如果開發新產品想采用AA084XB01液晶模組， 建議多了解一下AA084XB01參數值，AA084XB01所有參數值均以規格書為準，AA084XB01最近價格和規格書可以咨詢杭州旭虹科技。
