前面我們有介紹過LVDS信號輸出接口相關知識，我們知道LVDS接口是LCD Panel通用的接口標準，大多用在7寸以上尺寸的顯示屏上。今天我們來講解一下lvds液晶屏的驅動原理：
LVDS輸出接口概述
液晶顯示器驅動板輸出的數字信號中，除了包括RGB數據信號外，還包括行同步、場同步、像素時鐘等信號，其中像素時鐘信號的最高頻率可超過28MHz。采用TTL接口，數據傳輸速率不高，傳輸距離較短，且抗電磁干擾（EMI）能力也比較差，會對RGB數據造成一定的影響；另外，TTL多路數據信號采用排線的方式來傳送，整個排線數量達幾十路，不但連接不便，而且不適合超薄化的趨勢。采用LVDS輸出接口傳輸數據，可以使這些問題迎刃而解，實現數據的高速率、低噪聲、遠距離、高準確度的傳輸。
LVDS接口信號驅動原理（1920*1080）
一、時鐘與像素點關系
一場：60Hz-16.667ms，1125行（1080行有效）
——刷新像素點：1920*1080個/VerTIcal
一行：67.5KHz-14.815us，（=60Hz*1125），1100*2點（1920點=960*2點有效）
——刷新像素點：1920個/ Horizontal
Clock：74.25MHz-13.468ns，（=67.5KHz*1100）
——刷新像素點：2個/Clock
以上，可參考《附錄A：屏規格書信號時序特性》。
二、LVDS信號傳輸規則
以雙八位信號接口為例，每個Clock（奇+偶），LVDS接口有4*2對差分對（雙8位）同時傳輸，每4對差分對負責1Pixels；每個Clock（奇+偶）共傳輸2Pixels；
每4對差分對同時串行傳輸7*4 =28bits，每對差分對串行傳輸7bits（每bit周期1.924ns=13.468ns/7）
以上，可參考《附錄B：屏規格書LVDS信號時序》與《附錄C：屏規格書數據傳輸格式》。
通常，LVDS接口的時鐘為20MHz到85MHz，因此對于輸出像素時鐘低于85MHz的信號，只需要一個channel就可以；而對于輸出像素時鐘高于85MHz的信號，比如1080P/60Hz的輸出，像素顯示時鐘為148.5MHz，就不能直接用一個channel傳輸，而是將輸出的像素按照順序分為奇像素和偶像素，將所有的奇像素用一組LVDS傳輸，所有的偶像素用另外一組LVDS傳輸。也就是說，需要兩個channel來傳輸1080P/60Hz的信號。
對于像素顯示時鐘更高的信號，比如1080P/120Hz顯示，則需要4個channel來傳輸； 以上，可參考《附錄D：2 channel、4 channel的像素分配》。

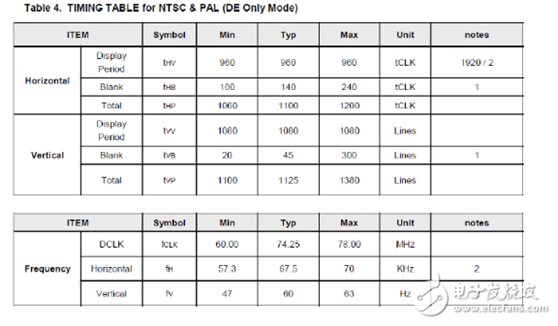

附錄A：屏規格書信號時序特性

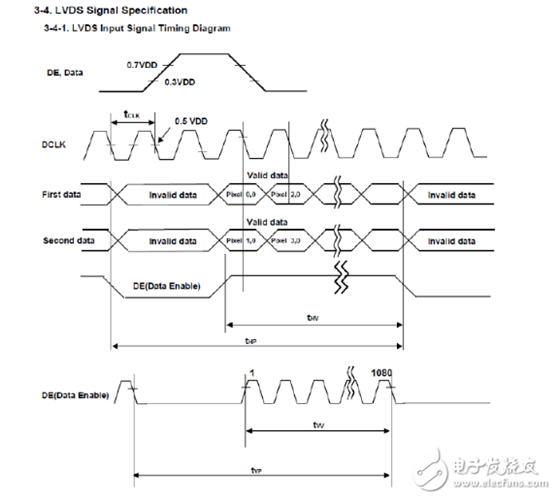

附錄B：屏規格書LVDS信號時序

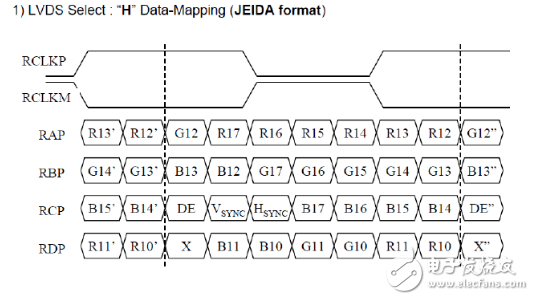

附錄C：屏規格書數據傳輸格式
