一篇文章教會你TFT

發布時間：2018-06-13

你知道OLED和LCD也有一個“看不見的手”來協調屏幕嗎？今天，我們將看一看看不見的無形手'TFT（薄膜晶體管）'，雖然看不見它，但對于控制像素（顯示器的基本單元）不可或缺。



什么是TFT？

TFT是薄膜晶體管的縮寫，我們稱之為'薄膜晶體管'。薄膜意味著薄膜，但對于晶體管來說并不容易。

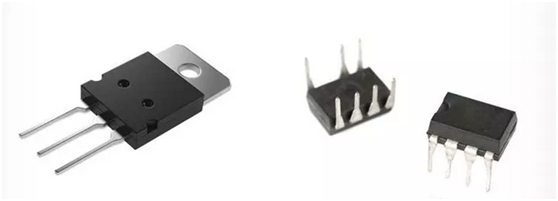

晶體管是一種“開關”。正如我們在打開燈光時打開燈光一樣，我們還需要一個開關來在顯示屏上打開和關閉屏幕。在教科書中常見的傳統晶體管是以下模型。

TFT（顯示器的晶體管）如何充當開關？之前OLEDindustry已經介紹了顯示器的基本組件Pixel。TFT的作用是調節每個像素的光線，以便大量這些像素聚集形成單個屏幕。

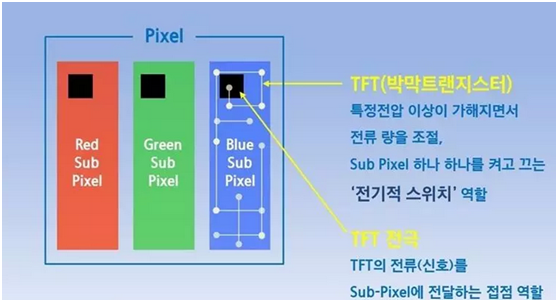

如上圖所示，像素被細分為紅色/綠色/藍色的子像素，并且每個子像素具有亮度（亮度）。TFT在每個子像素下以相似的尺寸放置，并通過圖中黑色所示的TFT電極調整子像素。

TFT看起來像什么？

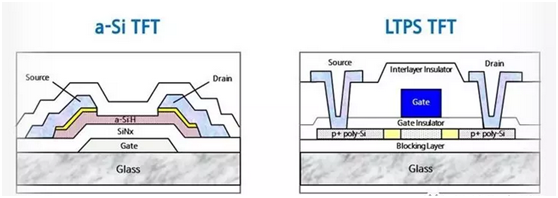

所以讓我們看看TFT的外觀。下圖顯示了TFT的基本形狀，并顯示了垂直切割的截面。

我說TFT的作用是'開關'。結果，電信號需要從TFT傳輸?shù)接糜贠LED的有機層（EML）和用于LCD的液晶。



TFT通過在玻璃或PI基板（玻璃或柔性）上形成有源層（多晶硅）并供應電流，柵極，漏極和漏極），以形成一個，當一個電壓施加到充當決定電流的水龍頭的門上時，在源極和漏極之間聚集了空穴（空穴），形成了溝道，電流從源極流向漏極。當電流在每個子像素中流動時，子像素根據電流量以其各自的亮度被驅動。



白色的門是開放的。下面是一段視頻，將幫助您更容易了解基本的晶體管操作原理。



TFT的類型和特點

目前，根據用于形成TFT的材料的特性，在顯示器中使用的TFT主要在兩種情況下使用。一種是基于a-Si材料的TFT，另一種是基于LTPS材料的TFT。

A-Si是'非晶硅'的縮寫，它的名字叫'非晶矽'。LTPS代表“低溫多晶硅”，意思是“低溫多晶硅”。LTPS是通過激光將非晶硅再結晶成多晶硅瞬時熔化a-Si。

等一下！你在拍攝激光時為什么稱它為“冷”？

LTPS中定義的低溫是相對較低的溫度，因為它是在450度工藝中進行的，其中玻璃基板不變形，而不是HTPS（高溫多晶硅）是好的，但它有使用昂貴的石英而不是廉價的玻璃的缺點。

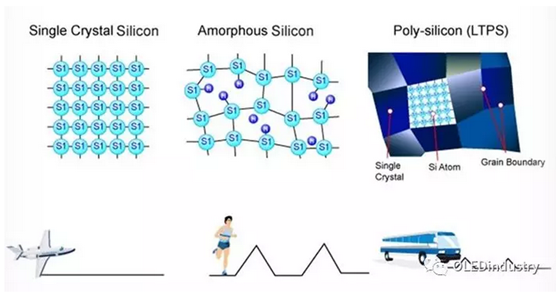

基本上，電流越好，即電子遷移率越高，效率越好。最理想的模式是不可能的，因為它在下面的第一張照片中使用了單晶硅，在LTPS-TFT制造工藝中使用了玻璃。

a-Si TFT像圖片那樣排列有些雜亂。電子難以在期望的方向上快速移動。如果我們比較電子的運動，如果左邊的單晶硅是一個沒有障礙的直線飛機，a-Si類似于正在運行障礙物的玩家的情況。



LTPS與更快的汽車相比?？碙TPS的圖片，你可以看到單晶矽的外觀。這是一個原則，電子在單晶內快速移動，因為有幾個單晶的聚集，并且速度在單晶的邊界處減慢。



我們再來談?wù)勲娮拥倪\動。如果電子快速移動會更好嗎？移動速度越快，可以實現更高速度的操作電路，可以在短時間內給出期望的電流量，并且可以使晶體管的尺寸變小，從而制造出高分辨率的顯示面板。在LCD的情況下，您可以通過增加屏幕的開口率來改善畫面質量。尤其是因為屏幕上的擋板變薄的巨大優勢，您可以節省大量不必要的部件。因此，目前，高分辨率智能手機顯示器主要與LTPS一起使用。
