投射電容觸摸技術穩定可靠的觸摸原理

發布時間：2018-06-19

投射式電容屏是采用投射電容觸控技術的屏幕，觸摸屏面板能在手指觸碰到時檢測到位置電容的變化從而計算出手指所在，進行多點觸控操作。

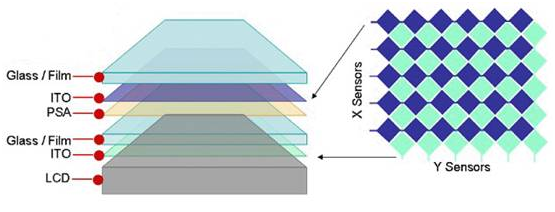

投射電容的結構種類比較多，也比較復雜，最典型的結構就是G/G，即glass to glass. 如下圖所示：

最上面的glass稱為cover lens，起保護作用的。下面的glass稱為sensor glass，在sensor glass的下表面鍍了一整面ITO，稱為shielding層，用來屏蔽LCM的干擾，sensor glass的上表面度的ITO被蝕刻成交錯的菱形，分別為X和Y軸，X與Y交叉的地方采用金屬橋接的方式連接?？刂艻C既可以放在與sensor glass連接的FPC上，又可以放在PCB板上，通過連接器與FPC相連。

投射電容可以分為自電容和互電容兩種，其中自電容不能支持多點觸摸，互電容理論上可以支持任意多點的觸摸，主要取決于控制器和固件。

自電容工作原理，當有手指或?qū)w觸摸時，將會引起觸摸位置的X軸和Y軸掃描線對地電容發生改變，控制器通過計算電容的變化量來確定觸摸點的坐標。

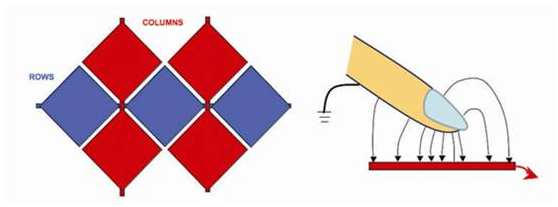

互電容的工作原理如下圖，相鄰的X和Y軸圖形之間相互形成5個互電容，當有手指或?qū)w觸摸時會引起這五個互電容發生變化，控制器根據變化量計算出觸摸點的坐標。
