一、天馬液晶模組TM043NDHG11應用特征
基本信息 : | 制造商 | 天馬（TIANMA） | 面板型號 | TM043NDHG11 |
面板尺寸 | 4.3英寸 | 面板應用 | 手持終端，車載顯示 | |
面板類型 | a-Si TFT-LCD , 液晶模組 | |||
應用環境 : | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
RoHS狀態 | RoHS | 耐振動性 | - | |
典型特征 : | 高亮度，白光LED背光，表面霧面 | |||
二、天馬液晶模組TM043NDHG11 結構特征
對角尺寸： | 4.3" | |||
像素特征： | 像素?cái)?shù)量 | 800(RGB)×480 , WVGA | 點間距(H×V) | 0.066×0.198 mm |
像素布局 | RGB垂直條狀 | 像素間距(H×V) | 0.198×0.198 mm | |
結構尺寸： | 顯示區域 | 95.04×53.856 mm (H×V) | 可視區域 | 99.04×54.86 mm (H×V) |
外觀尺寸 | 105.5×67.2 mm (H×V) | 外觀厚度 | 2.9±0.3 mm | |
外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景肖像 |
寬高比 | 16:9 (H:V) | 外觀形狀 | - | |
其它參數 : | 重量 | TBD | 表面處理 | 霧面，Hard coating (3H) |
三、天馬液晶模組TM043NDHG11光學特征
基本信息： | 顯示亮度 | 顯示模式 | 對比度 | |
880 cd/m2 (Typ.) | TN，常白顯示，透射式 | 800:1 (Typ.) (透射) | ||
推薦視角 | 可視角度 | 響應時間 | ||
6 o'clock | 70/70/60/70 (Typ.)(CR≥10) | 25 (Typ.)(Tr+Td) (ms) | ||
色彩性能 : | 色溫 | 支持顏色 | 白色坐標 | |
6802K | 16.7M (8-bit) | Wx:0.307; Wy:0.330 | ||
1931色域 : | NTSC比值 | sRGB覆蓋率 | Adobe RGB覆蓋率 | |
54% | 71% | 54% | ||
DCI-P3覆蓋率 | Rec.2020覆蓋率 | 色域說明 | ||
53% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||
亮度均勻性 : | 1.25 (Typ.)(9 points) | |||
顯示性能 : | 室外可視性 | 是 | ||
四、天馬液晶模組TM043NDHG11電子特征
幀頻率 : | 60Hz |
翻轉掃描 : | No |
驅動IC : | COG 已邦定 ST8272T |
時序控制 (T-CON) : | Embedded T-CON |
天馬液晶模組TM043NDHG11 光源特征
光源特征： | 光源類型 | 位置 | 壽命(小時) | 數量 | 形狀 | 是否可換 |
WLED | 側入式光源 | 20K(Typ.) | 8S2P | 陣列 | - | |
WLED電氣 : | 輸入電壓 | 輸入電流 | 功率消耗 | |||
25.6V (Typ.) | 40mA (Typ.) | 1.24W (Typ.) | ||||
接口特征： | 類型 | 燈管驅動 | ||||
包含在屏信號接口中 | 無 | |||||
五、天馬液晶模組TM043NDHG11信號特征
信號電氣 : | 輸入電壓 | 輸入電流 | 功率消耗 | |||
3.3V (Typ.) | TBD | - | ||||
信號邏輯電壓 : | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||
接口特征 : | 信號類型 | 物理類型 | 接口位置 | |||
Parallel RGB (1 ch, 8-bit) | FPC | - | ||||
接口詳情 : | 品牌 | 型號 | 數量 | 腳數 | 腳間距 | 腳定義 |
1 pcs | 40 pins | 0.5 mm | ||||
六、天馬液晶模組TM043NDHG11包裝特征
包裝箱 : | 數量 | 重量 | 尺寸 |
112 pcs / 箱 | TBD | 530×350×250 mm |
天馬液晶模組TM043NDHG11概況：

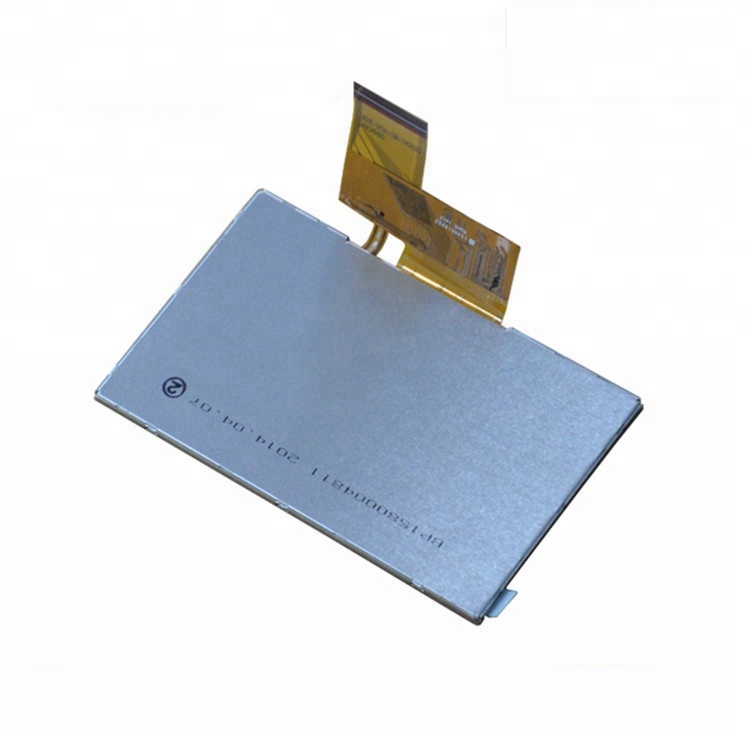

天馬 (TIANMA) 推出的TM043NDHG11是一款采用a-Si TFT-LCD技術的4.3英寸液晶模組產品，它裝配有WLED背光，無背光驅動，無觸摸。高亮度，白光LED背光，表面霧面。它的工作溫度為 -20 ~ 70°C，存儲溫度為 -30 ~ 80°C。TM043NDHG11適合應用于手持終端，車載顯示。本產品已邦定ST8272T驅動IC。
TM043NDHG11顯示分辨率為480(RGB)×272 (WQVGA)，寬高比為16:9 (寬:高)，像素采用RGB垂直條狀排列。它的顯示區域尺寸為95.04×53.856 (寬×高) mm，可視尺寸為99.04×54.86 (寬×高) mm，外觀尺寸為105.5(寬)×67.2(高)×3.2(厚) mm，表面處理為霧面，Hard coating (3H)，產品凈重TBD。背光方面此產品采用了8S2P WLED發光的側入式光源，光源的使用壽命為20K小時，不含背光驅動。TM043NDHG11采用了Parallel RGB (1 ch, 8-bit)信號接口，總共40 pins，采用FPC連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
TM043NDHG11于2016年Q2量產，當前生產狀態為量產中。如果開發新產品想采用TM043NDHG11液晶模組，建議多了解一下關于TM043NDHG11的最新的生產狀態信息和技術信息。TM043NDHG11所有參數值均以規格書為準，TM043NDHG11規格書和最新價格可以咨詢杭州旭虹。
