TM050RBH01

您現在的位置:首頁 > 液晶屏產品 > 天馬液晶屏 > 5.0寸 >

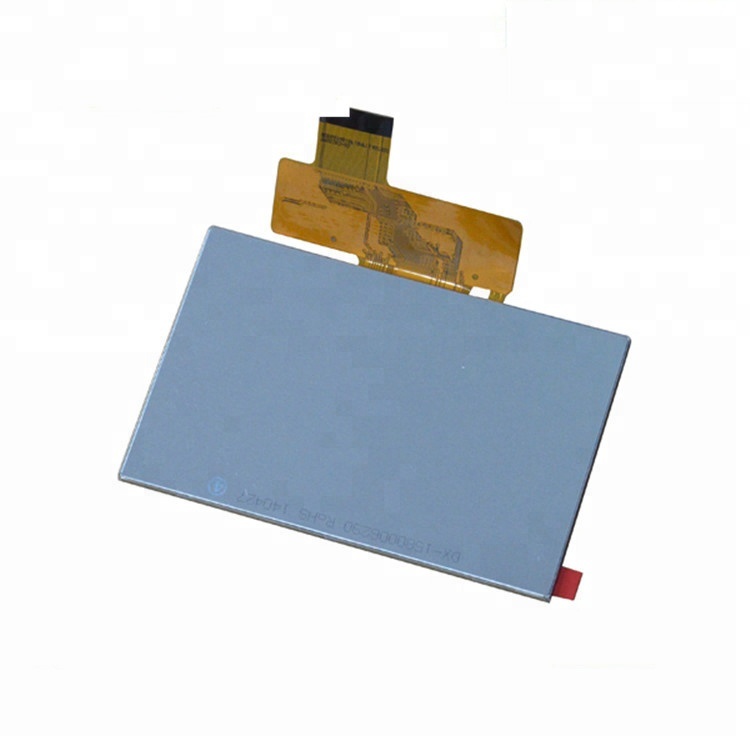

  • TM050RBH01正面圖
  • TM050RBH01背面圖
  • 型號:TM050RBH01
  • 品牌:天馬/TIANMA
  • 尺寸:5.0寸
  • 分辨率:800(RGB)×480 , WVGA
  • 亮度:300 cd/m2 (Typ.)
  • 視角:70/70/50/70 (Typ.)(CR≥10)
  • 接口:RGB
  • 對比度:450:1 (Typ.) (透射)
  • 工作溫度:-20 ~ 70 °C
  • 是否量產:已停產
  • 技術參數
  • 產品描述
  • 一、天馬液晶模組TM050RBH01應用詳情

    基本信息 :

    品牌

    TIANMA

    型號名稱

    TM050RBH01

    屏幕類型

    a-Si TFT-LCD , 液晶模組



    屏幕尺寸

    5.0吋

    適用于

    工業,便攜式導航儀,MID UMPC,MP3 PMP

    最大額定值

    工作溫度

    -20 ~ 70 °C

    存儲溫度

    -30 ~ 80 °C

    抗振能力

    -

    RoHS

    RoHS

    典型特征 :

    帶觸摸屏,表面霧面,白光LED背光



    二、天馬液晶模組TM050RBH01光學詳情



    基本信息:

    亮度(cd/m2)

    300 (Typ.)

    對比度

    450 : 1 (Typ.) (透射)

    最佳角度

    12 o'clock

    響應速度

    20 (Typ.)(Tr+Td) (ms)

    可視角度

    70/70/50/70 (Typ.)(CR10)

    光學模式

    TN,常白顯示,透射式

    色彩性能:

    色度

    Wx:0.320; Wy:0.340

    顏色數量

    16.7M (8-bit)

    色溫

    6066K

    白場變動

    1.25/1.33 (Typ./Max.)(9 points)

    1931色域 :

    NTSC比值

    51%

    sRGB覆蓋率

    71%

    Adobe RGB覆蓋率

    54%

    DCI-P3覆蓋率

    53%

    Rec.2020覆蓋率

    38%

    色域說明

    sRGB (Rec.709, BT.709), Rec.2020   (BT.2020)



    三、天馬液晶模組TM050RBH01 結構詳情

    像素特征:

    分辨率

    800(RGB)×480 , WVGA

    像素配置

    RGB垂直條狀

    點間距

    0.045×0.135 (H×V)

    像素間距

    0.135×0.135 (H×V)

    結構尺寸:

    顯示尺寸

    108(H) × 64.8(V)

    外觀尺寸mm

    120.7(H) × 75.8(V)

    可視尺寸

    -

    外觀厚度

    4.4/6.30 (Typ./Max.)

    外觀特征 :

    物理形狀

    平面矩形

    風景肖像

    肖像模式

    寬高比(W:H)

    15:9

    外觀形狀

    -

    觸摸面板:

    同事觸點

    單點觸摸

    觸摸面板

    4線電阻觸摸屏

    觸摸控制器

    不含控制器

    信號類型

    -

    其它詳情 :

    重量

    76.3g

    表面處理

    霧面,Hard coating (3H)



    四、天馬液晶模組TM050RBH01電子詳情

    刷新頻率 :

    60Hz

    翻轉掃描 :

    No

    時序控制(T-CON) :

    Embedded T-CON



    五、天馬液晶模組TM050RBH01信號詳情

    信號電氣:

    輸入電流

    -

    輸入電壓

    3.3V (Typ.)

    功耗

    330/396mW (Typ./Max.)

    信號接口

    Parallel RGB (1 ch, 8-bit)

    接口特征:

    位置


    類型

    FPC

    信號接口:

    品牌

    型號

    數量

    腳間距

    腳數

    腳定義



    1pcs

    0.3mm

    45pins




    六、天馬液晶模組TM050RBH01發光詳情

    燈管特征:

    燈管類型

    WLED

    背光可換性

    -

    位置

    側入式光源

    數量

    6S3P

    燈管形狀

    陣列

    壽命

    20K(Typ.) (Hours)

    燈管電氣:

    輸入電流

    60/75mA (Typ./Max.)

    輸入電壓

    19.2V (Typ.)

    功耗

    1.152W (Typ.)

    接口特征:

    位置

    -

    類型

    包含在屏信號接口中

    背光驅動 :



    七、天馬液晶模組TM050RBH01包裝詳情

    包裝箱

    數量

    尺寸(L×W×H)

    重量

    150 pcs / 箱

    544×365×250 mm

    17.07±0.85 Kgs


  • 天馬液晶模組TM050RBH01概況:

    天馬 (TIANMA) 推出的TM050RBH01是一款采用a-Si TFT-LCD技術的5.0英寸液晶模組產品,它裝配有WLED背光,無背光驅動,4線電阻觸摸屏。帶觸摸屏,白光LED背光,表面霧面, 3 in 1 FPC; Left side FPC。它的工作溫度為 -20 ~ 70°C,存儲溫度為 -30 ~ 80°C。此型號推薦使用于工業,便攜導航儀,MID UMPC,MP3 PMP。


    TM050RBH01作為一款TN,常白顯示,透射式液晶模組產品,TM050RBH01可以提供300 cd/m2的顯示亮度 450:1的透射對比度,以及70/70/50/70 (Typ.)(CR≥10)(L/R/U/D)的可視角度,最佳觀看角度為12 o'clock,它的響應時間為20 (Typ.)(Tr+Td) ms。由于每個像素點采用了8-bit灰階信號,此產品可以顯示16.7M顏色,其顯示的色彩飽和度也達到了50% (NTSC)。背光方面此產品采用了6S3P WLED發光的側入式光源,光源的使用壽命為20K小時,不含背光驅動。TM050RBH01采用了Parallel RGB (1 ch, 8-bit)信號接口,總共45 pins,采用FPC連接,驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。


    TM050RBH01于2010年Q4量產,當前生產狀態為量產。如果開發新產品想采用TM050RBH01液晶模組,建議多了解一下關于TM050RBH01的最新的生產狀態信息和技術信息。TM050RBH01所有參數值以規格書為準,TM050RBH01規格書和最新價格可以咨詢杭州旭虹。


?
